串联锂电池电压特性
1，单节锂电池，标称3.7V，充满4.2V
2，两节串联锂电池，标称7.4V，充满8.4V
3，三节串联锂电池，标称11.1V（10.8V），充满12.6V
多节串联锂电池充电模块
XSP30锂电池充电管理芯片，5V/9V输入升降压充电2~3节串联锂电池，过压保护、过温保护、欠压保护、过流保护，集成多种快充协议和自适应适配器充电
功能：5V输入或9V输入，升降压给两节锂电池充电，电池充电2A，两节锂电池7.4V，充满8.4V
1、支持PDQC华为FCP快充协议
带快充输入，集成PD/QC/FCP协议，能够获取PD/QC/FCP等适配上的5V、9V快充电压给锂电池充电。
2、支持自适应适配器充电
支持自适应适配充电，无论连接的适配器是5V1A/5V2A/或9V2A/9V3A芯片都能根据输入电源的大小，采用升降压方式自动调整输出功率,以适应不同充电器，防止因为功率过大导致充电器复位不充电 。
3、内置欠压保护、过压保护、过温保护
欠压保护，芯片具有自适应适配器功能，当输入电压检测电路检测到输入电压接近4.5V的欠压 阀值时，就会自动调整降低充电电流，保证输入电压高与欠阀电压值。
过压保护；当检测到Boost/Buck电路异常时，可以硬件自动关闭输出，停止充电。
过温保护；当检测到NTC温度超过70度后，就会强制停止充电。
4、芯片采用涓流（TC)、恒流(CC)、恒压(CV)三个充电过程
涓流充电；涓流充电主要用于对完全放电的电池以极小的电流进行预充，恢复电池的电量，电流在150mA~450mA之间。
恒流充电；恒流充电是指在充电过程中保持电流恒定，电压逐渐上升。
当电池电压上升到涓流充电阈值以上时，开始恒流充电，电流在500mA至2A之间。
恒压充电：当电池电压达到设定阈值后，自动切换为恒压充电，继续补充电量并减少电流，电流在150mA至2A之间，当充电电流减小到设定值的1/10（如0.01C）时，认为充电终止，
5、支持LED灯提示充电状态

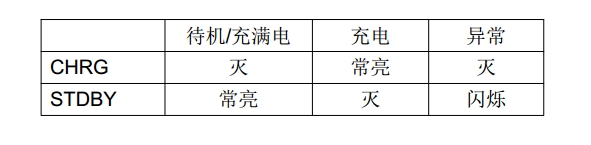

CHRG 为充电/工作指示灯， STDBY 为待机/充满电/异常指示灯。芯片正常工作时CHRG灯常亮，电量充满或待机时STDBY常亮，过压保护、 温度保护等异常时， STDBY 开启闪烁提示
6、 电池充电效率测试

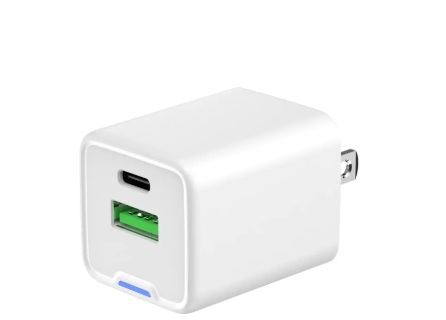

电池充电测试电池容量 2000mAh， 3 节串联锂电池， 使用 PD 协议充电器输入获取 9V/3A（27W） 功率， 充电池电流设置 2A， 充电时间： 1 小时充到 80%， 1 小时 30 分钟充满 100%。
应用场景;
电动工具 和 电池包 ：XSP30多节串联锂电池快充芯片，能够满足相机电池和电动工具电池组的快充需求。这些芯片可以直接集成在电池组中，设备只需搭载USB-C接口，无需专有适配器即可实现高效快充。
小型电动工具 ：随着USB-C接口和电动工具锂电充电芯片的发展，小型电动工具如电动螺丝刀和冲击钻等可以通过USB-C接口进行充电，消除了对特定充电器的依赖。用户只需一条USB-C充电线即可随时充电，极大地方便了使用。
便携设备 ：XSP30升降压型3节锂电池充电芯片 适用于各种便携智能产品，如 小风扇 、 蓝牙音箱、 无人机 等。其高效、快速的充电性能使得这些设备能够快速回血，适应各种环境条件下的使用。
汽车充气泵 ：XSP30升压型3节锂电池充电芯片还适用于便携汽车充气泵，提供高效的充电解决方案。
