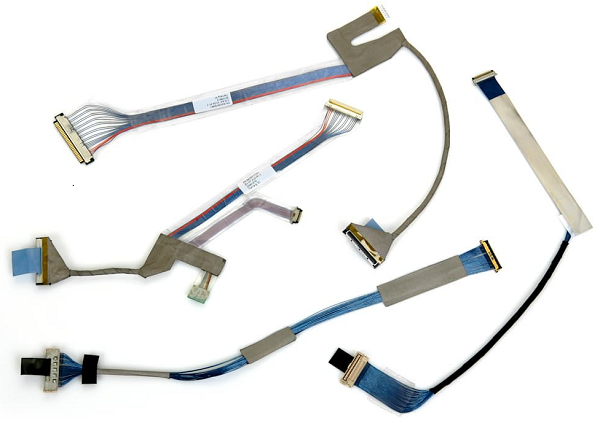

在消费电子和工业电子设备中，随着摄像模组、显示接口和高速存储不断提升速率，micro coax（极细同轴线束）逐渐成为高速信号内部连接的主流方案。它不仅能在有限空间内完成高速数据传输，还能兼顾柔性和屏蔽性能。
不过，在实际应用中，极细同轴线束的线径（主要指导体直径和整体外径）需要根据信号频率来匹配。如果选择不当，可能导致眼图塌陷、信号反射、串扰增强，从而影响整体传输性能。
1、信号频率与线径的对应关系
1.1、高速场景（≥1GHz 或速率 ≥2Gbps）：
这类应用对信号完整性要求很高。过粗的线径会引入更大寄生电容，过细的线径又可能增加损耗。因此，一般选择外径 0.25~0.35mm 的极细同轴线束，并严格控制阻抗在 50Ω 单端或 100Ω 差分范围。
1.2、中高速场景（几百MHz~1GHz，速率 1~2Gbps）：
在常见的 MIPI D-PHY/CSI、LVDS 接口中，信号带宽有限，可以选择外径 0.3~0.5mm 的极细同轴线束，既能保证柔性，又能维持低损耗。
1.3、相对低速场景（<500MHz，速率 <1Gbps）：
如部分控制信号或同步线，频率较低时对线径的要求不算苛刻，可以适当使用 0.4~0.6mm 外径的线束，以降低直流电阻，增强稳定性。
2、极细同轴线线径选择背后的关键考量
2.1、信号完整性（SI）：线径影响特性阻抗，进而影响眼图开口和抖动。
2.2、损耗与带宽：高频下介质损耗和导体损耗显著，过小的线径会增加衰减。
2.3、柔性与布线空间：微小模组中往往更青睐小线径，以适应狭小空间。
2.4、工艺公差：线径越细，加工难度越高，对一致性要求也更严格。
3、典型应用举例
3.1、摄像模组（MIPI CSI）：一般采用外径 0.3~0.4mm 的极细同轴线束，兼顾速率和柔性。
3.2、显示接口（eDP/HDMI/USB3.x）：常在 1~5Gbps 速率下工作，适合 0.25~0.35mm 外径。
3.3、主控与存储连接（UFS/PCIe）：速率更高，对线径精度和阻抗控制要求极高，常见在 0.25mm 左右。
在高速信号内部传输中，选择合适线径的 micro coax 极细同轴线束，需要根据 信号频率和速率 进行平衡。高频应用偏向小线径与严格阻抗控制，而中低速应用则可以稍微放宽要求，更关注稳定性与工艺可靠性。
