随着科技的发展和生活方式的改变，电子产品已经成为我们生活中不可或缺的一部分。从智能手机到平板电脑，从笔记本电脑到无线音响，我们对于电子设备的需求越来越多样化和高度依赖。然而，不同的电子设备往往需要不同的电源适配器来提供正确的电力供应。因此，设计一个优秀的电源适配器方案变得极为重要。
今天要给大家介绍的是基于思睿达主推的CR6891A65W 适配器方案，能效方面，AC264V输入输出19V典型待机功耗<69mW，输出使用外推同步整流MOS，输出19V3.42A 1.5M 18AWG平均效率>90%，能够满足六级能效标准；低纹波，低噪声，符合相关EMI规定.
1、样机介绍
该测试报告是基于能适用于AC100~240V65W方案，控制 IC采用了思睿达主推的CR6891A,同步整流芯片为 CR3015A.
CR6891A+CR3015A_19V3.42A 工程样机示意图
CR6891A芯片
CR6891A是一款高集成度、低待机功耗的 CCM+PFM+QR 混合电流模式 PWM控制器。 CR6891A内部频率优化实现了优异的EMI效果 ，限制最小工作频率为22kHz，避免工作时产生噪声。CR6891A提供了完整的保护功能,包括逐周期过流保护(OCP)，过载保护（ OLP）,输入欠压保护,CS短路保护，输出
二极管短路保护，输出过压保护和 VDD 过压保护。 CR6891A 提供 SOT23-6L 的封装。
特性：
● CR6891A是一款高集成度、低待机功耗的 CCM+PFM+QR 混合电流模式 PWM控制器。
●内置软启动减少MOSFET应力；
●QR 模式最高工作频率达到 77kHz，CCM 模 式 下 最 高 工 作 频 率 65kHz。
● 具有“软启动、OCP、OLP、OTP、OVP，输出二极管短路保护”等自动恢复保护功能。
基本应用
●AC/DC适配器
●电视及监视器电源
●存储设备电源
●充电器
典型应用:

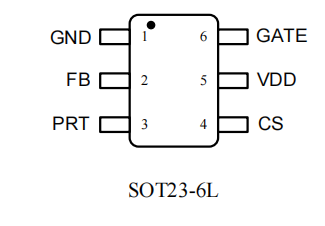

管脚排列
CR3015A芯片
CR3015A 是针对高性能、低功耗、高效率的离线式反激变换器而优化设计的一 款次级侧简单结构的同步整流控制器，支持 CCM、DCM 和 QR 等多种工作模式。
1 样机介绍：
CR6891A是一款高集成度、低待机功耗的 CCM+PFM+QR 混合电流模式 PWM控制器。样机 PCBA 尺寸：107*45*28mm,是一款全电压实现 19V3.42A 输出的电源适配器。90VAC 满足启动时间的条件下 AC264V 样机待机功耗<69mW；全电压输入时平 均效率>90%；输出接 18AWG1.5 米线能够满足“COC_T2” 能效标准。 样机具有良好的动态负载能力,同时具有软启动以及“OCP、SCP、OTP、VDD_OVP、输出OVP及输出二极管短路”等多种保护功能。
样机的变压器，采用了PQ2620磁芯（PC40材质），变压器绕制工艺部分，请见后文详细说明。

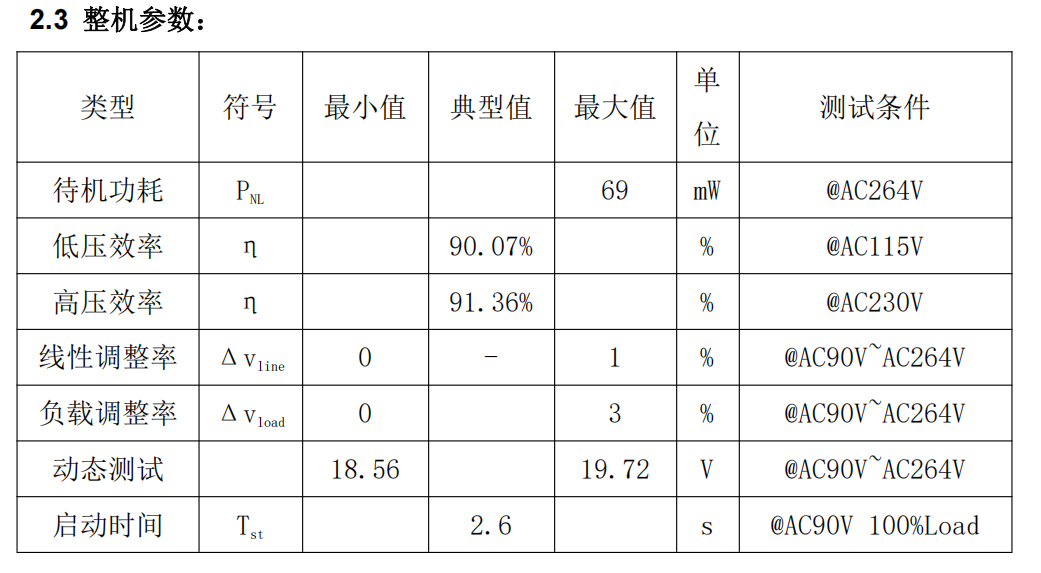

2 样机特性：

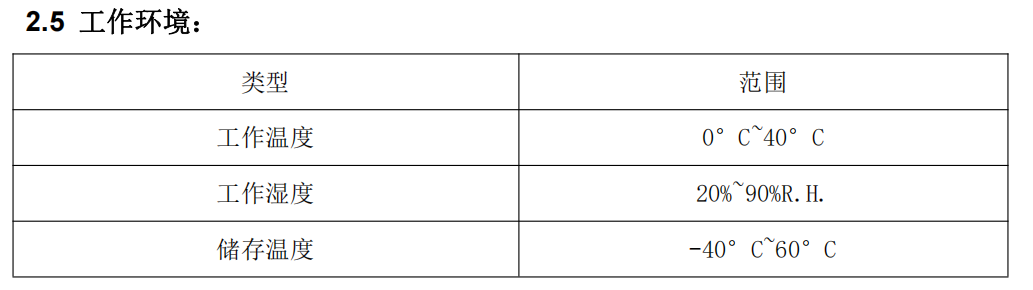

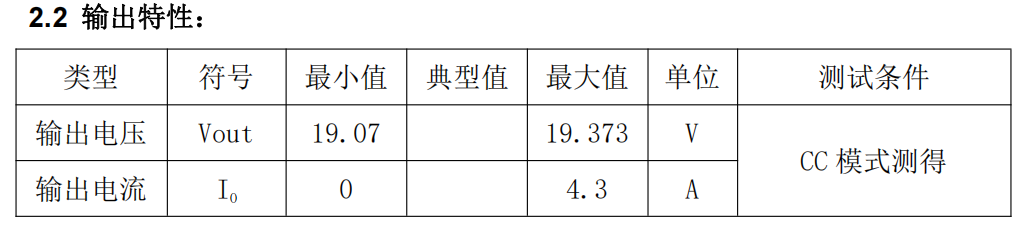

以下表格为工程样机的主要特性，具体测试方法在第 4 章节中有详细说明。
3 样机结构信息：
本小节展示了工程样机的电路、版图结构，变压器结构及工艺。
3.1 电路原理图及 BOM：

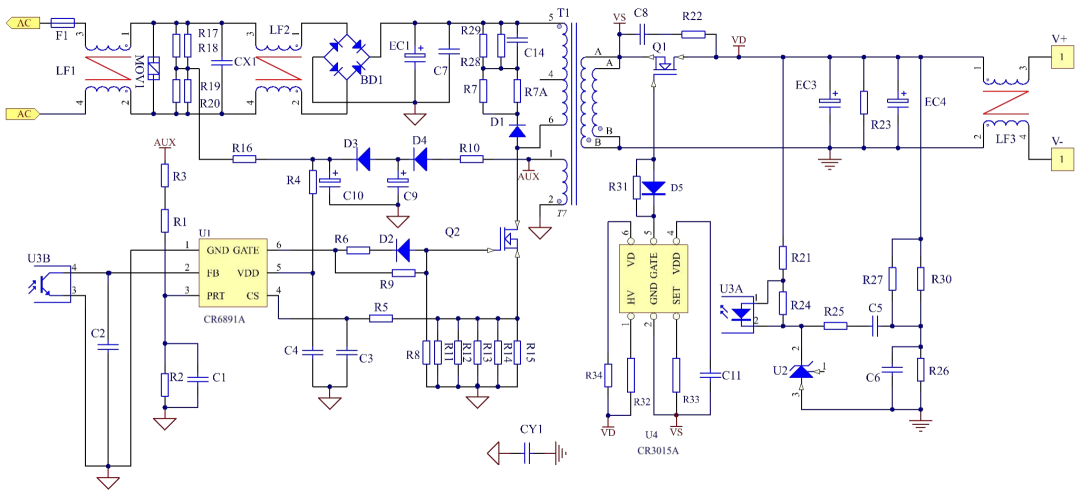

3.1.1 原理图：
3.1.2PCB 布局&布线：

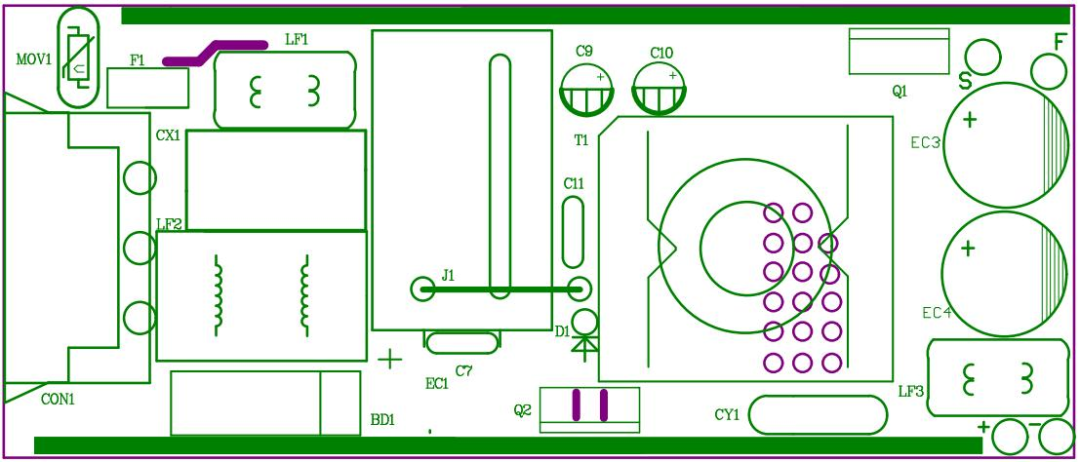

PCB 顶层布局

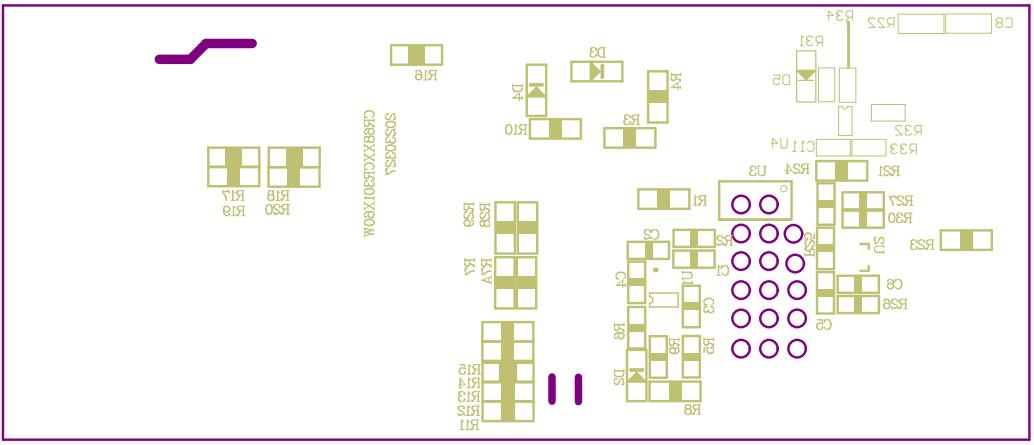

PCB 底层布局

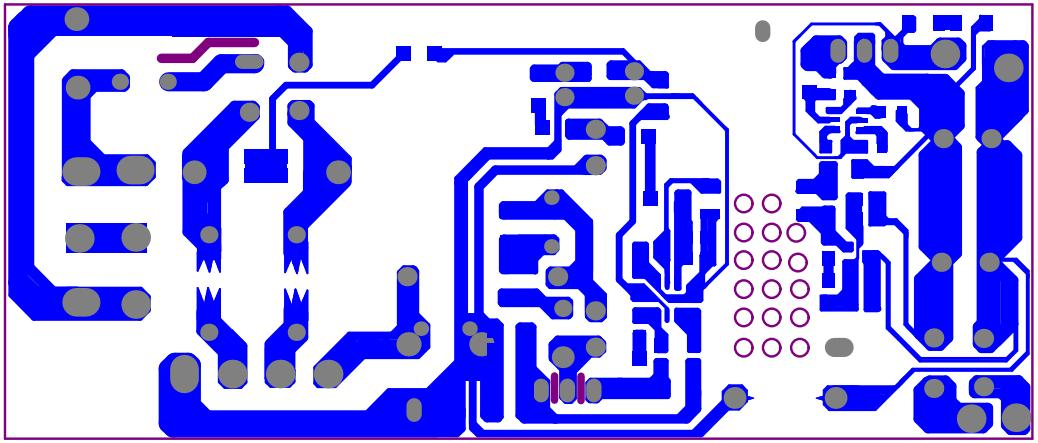

PCB 底层布线

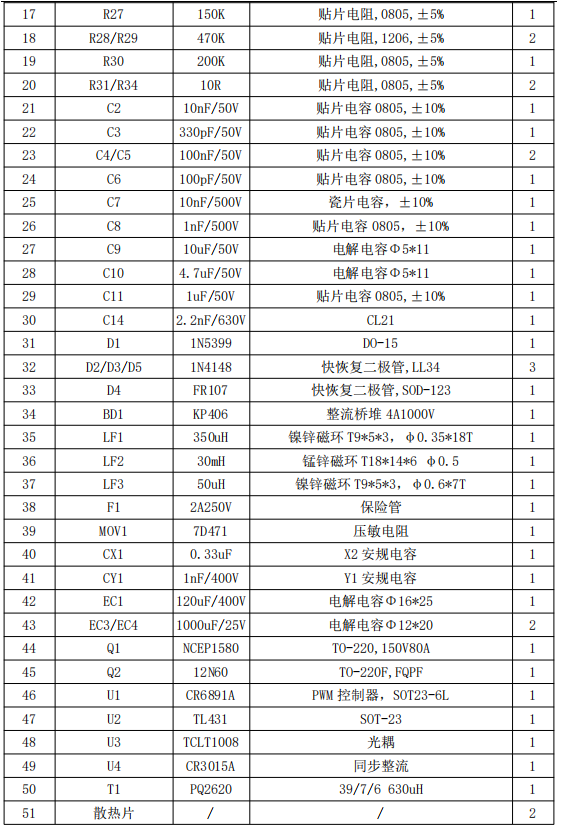

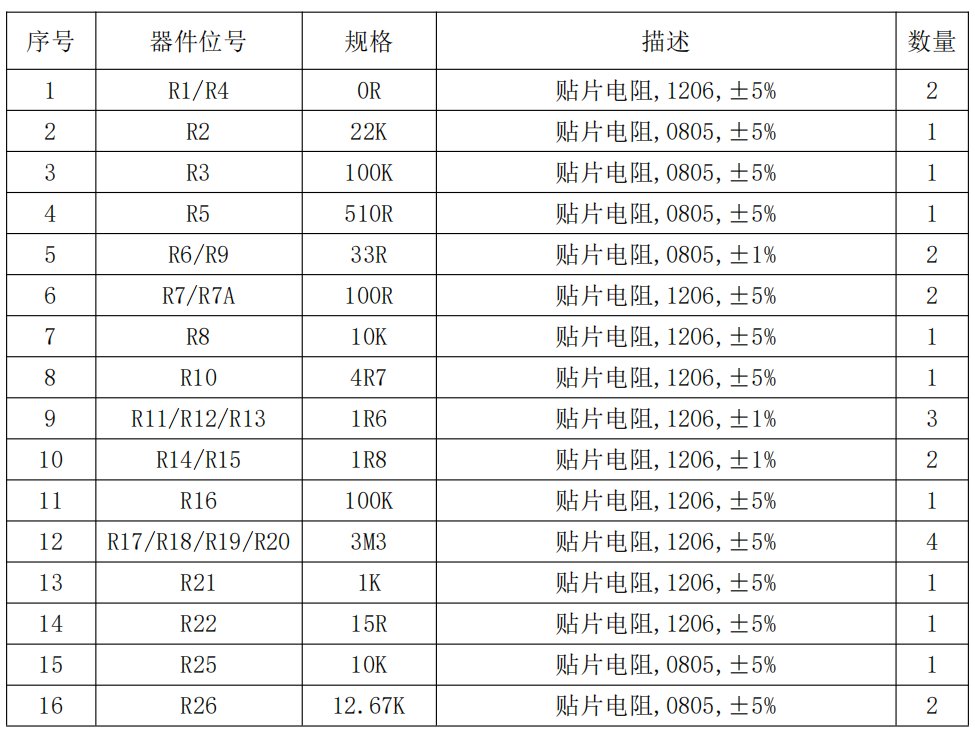

3.1.2 元器件清单：
3.2 变压器绕制工艺：
3.2.1 电路示意图：
3.2.2 规格参数：
1）骨架：PQ2620 立式（6+6PIN）,Ae＝119mm²；
2）材质：TDK PC40 或同等材质；
3）初级、反馈: 2UEW 漆包线；
4）次级: 三层绝缘线；
5）绝缘胶带:3M1298 或同等材质；
6）初级绕组感量 Lp：0.63mH±5%（测试条件： 0.25V，10kHz）；
7）漏感量 LLK：要求控制在初级绕组的 5%以内(测试条件： 0.25V，10kHz）；
8）耐压测试= 3KV 5mA 1Min；
9）成品要求:浸凡立水。

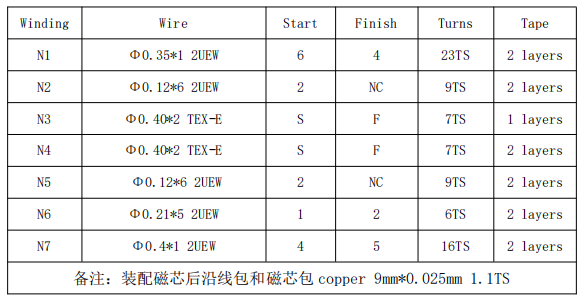

3.2.3 变压器参数：
3.2.4 变压器结构图：
4 性能测评：
本小节对工程样机的输入部分、输出部分、各种保护以及一些时序进行了测
试，以下详解了测试方法及结果。从测试结果来看，以下各项测试均合格，能够满足大部分客户的要求。

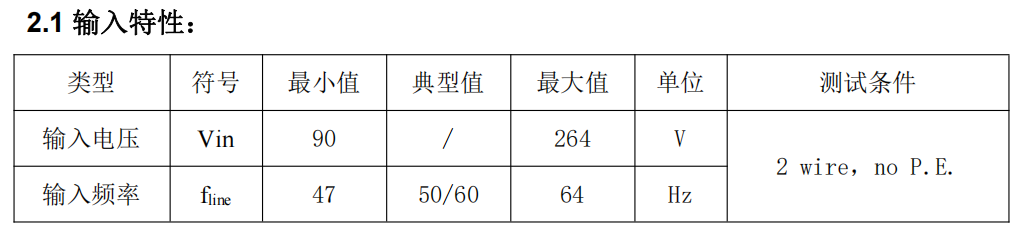

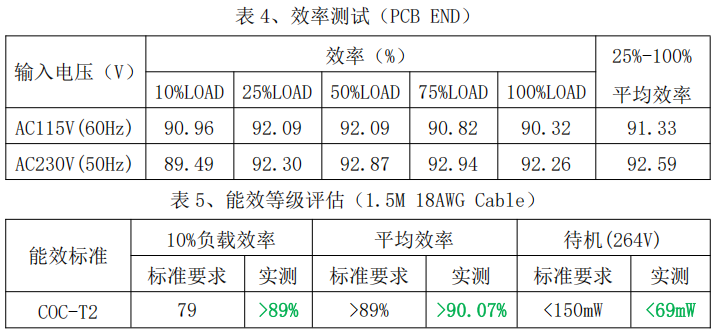

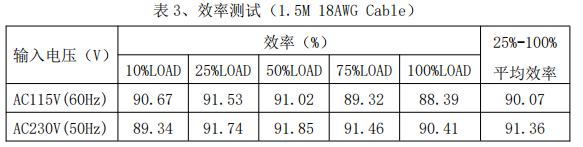

4.1 输入特性：
本模板经过在不同的输入电压(从 90V/60Hz 到 264V/50Hz)和不同负载条件
（空载和满载）下测试，得到待机功耗、效率及平均效率。

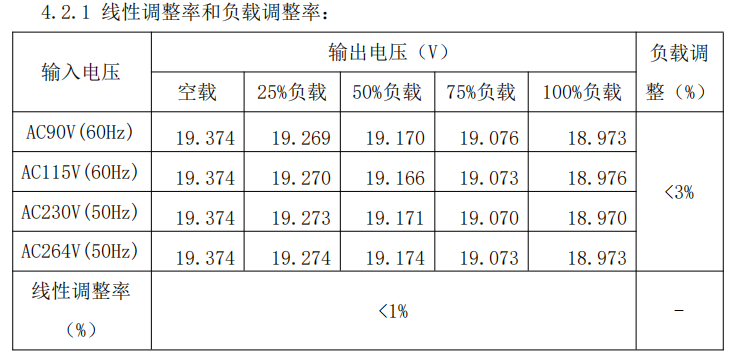

4.2 输出特性：

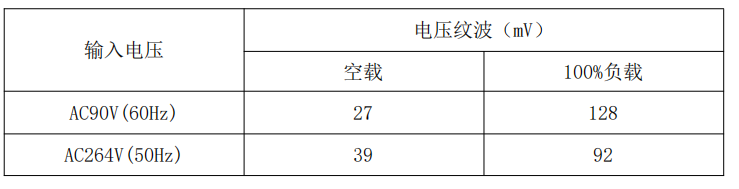

4.2.2 输出电压纹波及噪音：
注：纹波及噪音测量时示波器探头并联 10uF/50V 电解电容和 0.1uF/50V CBB
电容，示波器带宽限制为 20MHz。

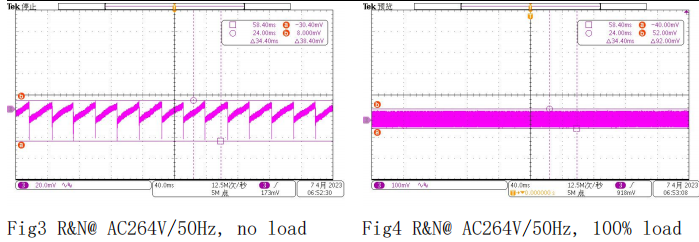

纹波噪声波形图：

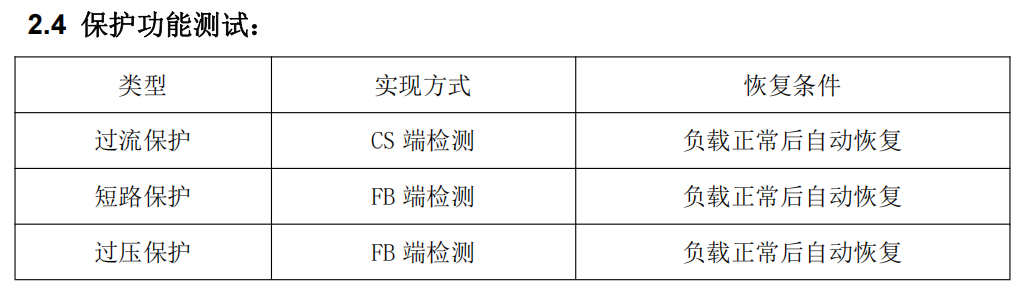

4.3保护功能：
以下测试过流保护、短路保护功能。

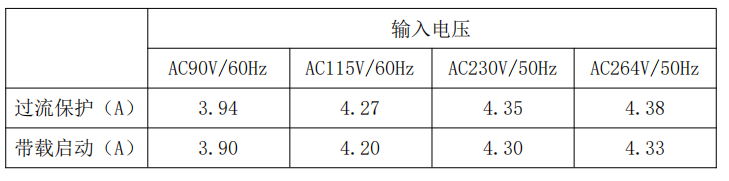

4.3.1 过流保护：

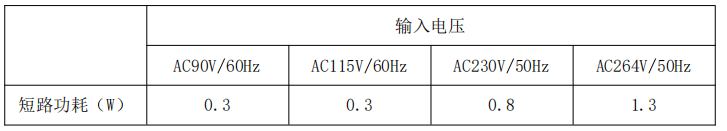

4.3.2 短路保护：功率计限流电流为 2.5A

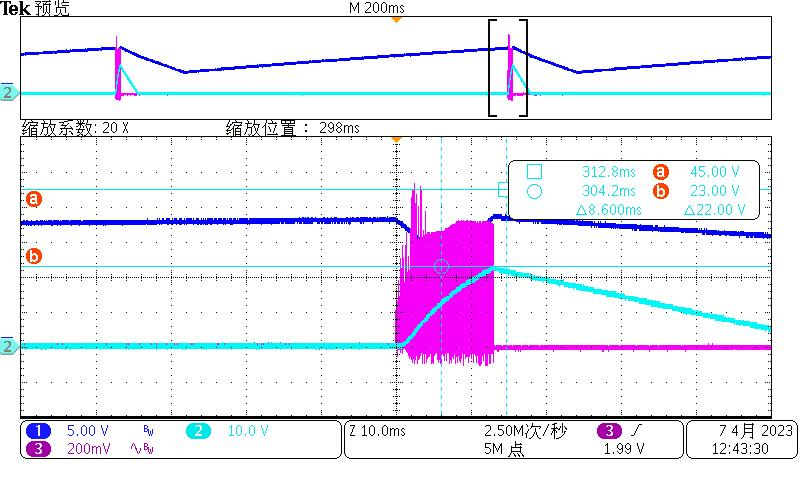

4.3.3 输出 OVP 保护：
输出OVP点为23V

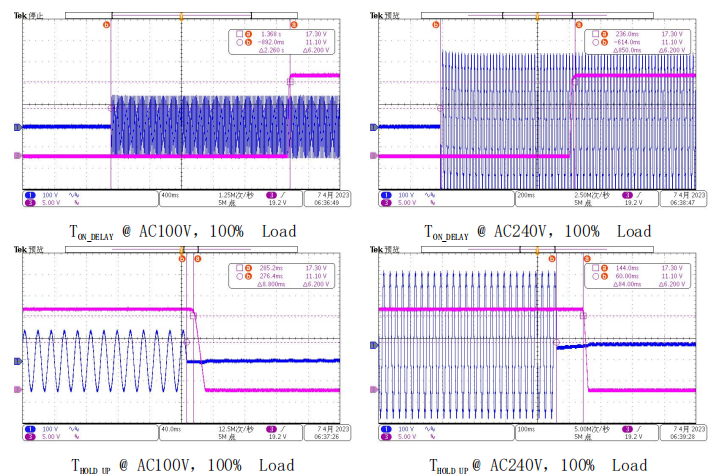

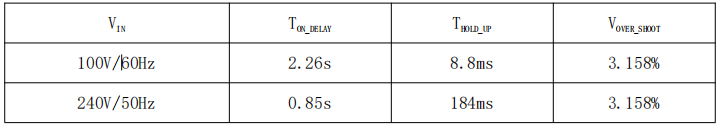

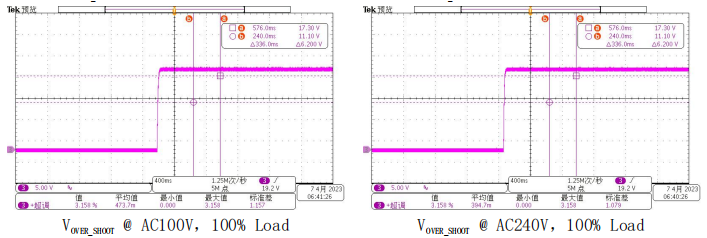

4.4系统延时时间测试：
注：AC 端（蓝色）、VO输出端（红色）波形图。
4.5 动态测试：

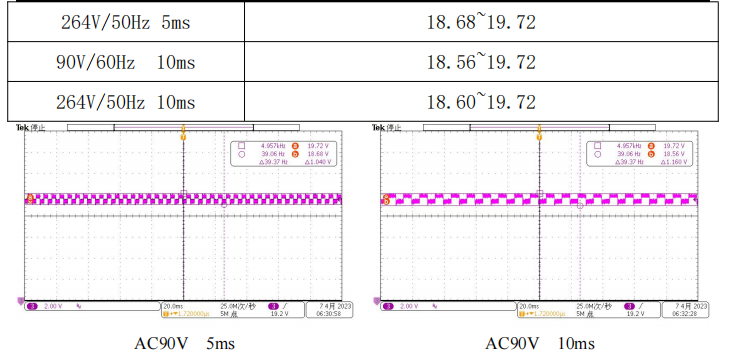

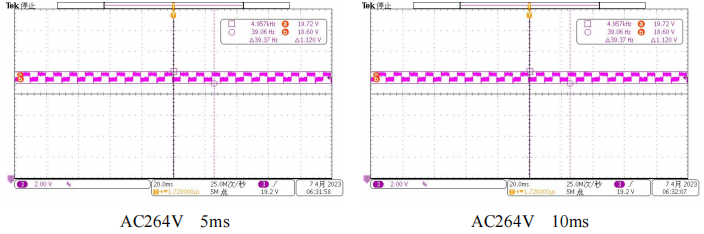

输出动态负载电流设置为 5A 持续 5ms/10ms，然后为 0A 持续 5ms/10ms 并持续循环，上升/下降设置为 3A/us。(1.5M 18AWG Cable)：

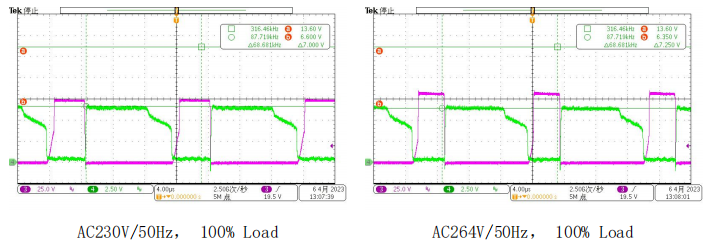

4.6其它重要波形测试：

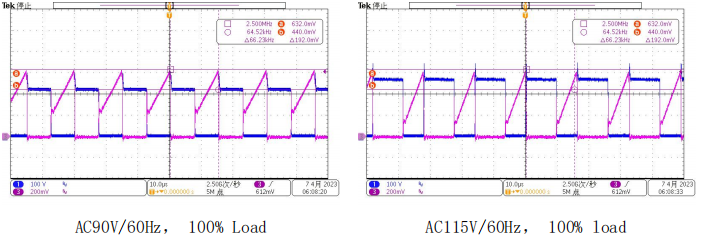

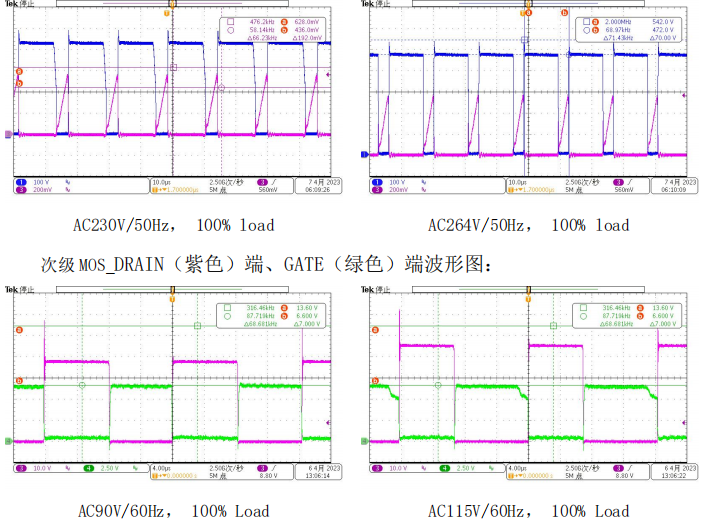

初级 MOS_DRAIN（蓝色）端、CS（紫色）端波形图：

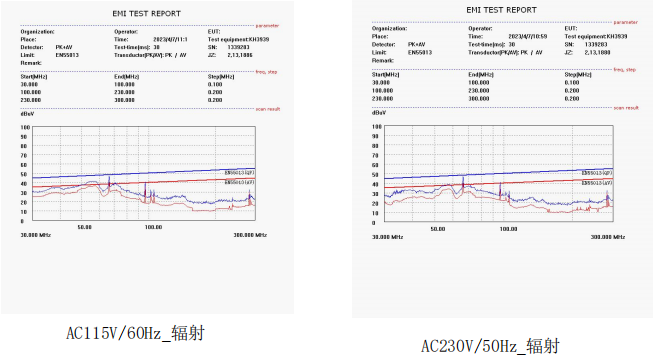

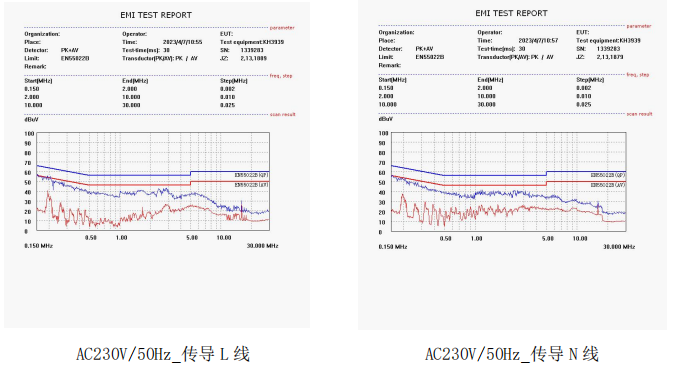

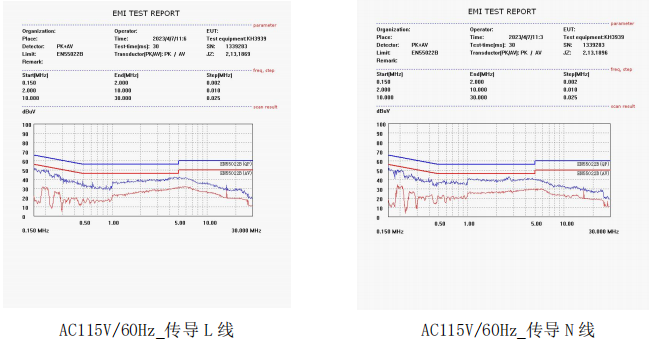

4.7 EMI评估测试：
测试条件AC115V/230V;输出:19V3.42A;负载类型：5.5R 水泥电阻 。
限值标准参考：EN55013、EN55022B
